O eletrodo de hidrogénio reversível (RHE) é o kit de eletrodo reversível, no qual o gás hidrogênio é gerado por eletrólise de ácido forte, então armazenado. Isso torna desnecessária a configuração complicada e perigosa do cilindro de hidrogênio e evita o grande volume de exaustão de gás hidrogênio, embora tenha uma boa estabilidade potencial.

O RHE tem um campo de aplicação grande, pode ser usado em uma solução ácida forte (<pH 2), como ácido sulfúrico 0,5 mol / L, também em solução neutra, quando é aplicado com uma câmara de junção dupla.

Solução de problemas

Os manuais estão disponíveis para baixe aqui .

Configuração do eletrodo

RHEK Kit de eletrodo de hidrogênio reversível apenas

RHEK O kit reversível de eletrodo de hidrogênio pode ser usado sem "câmara de junção dupla" quando a solução de eletrólito é forte (<pH2)
Como 0,5 mol / L de ácido sulfúrico.

	Coloque o eletrodo RHE Reversible hidrogênio e o contra-eletrodo para a célula eletroquímica, que contém a solução ácida forte. A "seringa descartavel" é anexada à extremidade aberta do "tubo de silicone". Depois de confirmar se "braçadeira de tubo" é solto, puxe o êmbolo da seringa para preencher a solução no eletrodo. Verifique se o nível de líquido no tubo de Silicone atinge a flecha branca e não há bolhas de ar no eletrodo olhando antes de fechar o grampo da tubulação.
	Feche o grampo da tubulação, depois de verificar que não há bolhas de ar no eletrodo. E então, a seringa é separada do tubo de silicone.
	Defina o potenciostato ao lado da célula eletroquímica. Conecte o cabo do eléctrodo para o eletrodo de trabalho (cobertura verde) ao RHE. Certifique-se de que os cabos de referência (revestimento branco) e os eletrodos do contador (cobertura vermelha) estejam conectados entre si.
	A eletrólise é feita por técnica amperométrica ou técnica cronometrômetro durante o valor da carga em cerca de dois coulombs. Neste caso, certifique-se de configurar o menor (-) potencial aplicado com base no contra-eletrodo. Quando você usa ácido clorídrico 1,2 mol / L como solução eletrolítica, o potencial aplicado é definido como -3 V e o período de eletrólise seria de cerca de 5 minutos. Quando você usa 0,5 mol / L de ácido sulfúrico, -3 V de tensão aplicada, o tempo de eletrólise seria de cerca de 9 minutos. Cuidado: A corrente durante a eletrólise é possivelmente acima do limite atual do seu potenciador. Verifique antes as especificações do seu instrumento antes da eletrólise. Se o pH da solução for superior a 2. Isso levaria tempo para a eletrólise. Neste caso, o potencial aplicado deve ser alterado para a direção negativa. Não toque na braçadeira da tubulação ou no eletrodo antes de terminar a experiência. Caso contrário, você pode falhar em sua experiência.
	O teste eletroquímico é feito conectando o eléctrodo de referência ao pino de contato da RHE.

RHEK com kit de câmara de dupla junção

Use esta câmara quando se utiliza ácido fraco, solução neutra, solução contendo escória, etc.

	Preencha a câmara com um ácido forte, como HCl, HClO 4 , H 2 SO 4 , etc. O RHE seria semelhante ao eletrodo padrão de hidrogênio (SHE) usando ácido clorídrico 1,2 mol / L como solução eletrolítica. Certifique-se de que não há bolhas de ar na solução, para eliminar as bolhas, toque suavemente a câmara com o dedo.
	Coloque a "Tampa da câmara de junção dupla" na câmara com um contra-eléctrodo e segure-a por algo como suporte de tubo de teste ou célula de voltametria. Não toque na parte inferior da ponta da câmara durante a preparação.
	Coloque o RHE, que foi anterior preparando com uma seringa e ajuste do grampo da tubulação (veja a imagem à esquerda), no orifício da tampa de PTFE. Verifique se a junção de líquido do eléctrodo é imersa na solução.
	Solte a braçadeira e, em seguida, puxe o êmbolo da seringa para tomar a solução ácida no eletrodo enquanto empurra o eletrodo para baixo na câmara com segurança. Confirme se a solução atinge a posição marcada pela seta branca e não há bolhas de ar na solução.
	Certifique-se de fechar o grampo da tubulação. Em seguida, ajuste o seu potássio ao lado da célula eletroquímica. Conecte o cabo do eléctrodo para o eletrodo de trabalho (grampo de cobertura verde) com o pino de contato do seu RHE. Certifique-se de conectar seus fios de eletrodo para referência (clipe de cobertura branco) e eletrodos de contador (grampo de cobertura vermelho) com o pino de contato de um contador eletroldo em conjunto.
	A eletrólise é feita por técnica amperométrica ou técnica cronometrômetro durante o valor da carga em cerca de dois coulombs. Neste caso, certifique-se de configurar o menor potencial aplicado com base no contraeletrodo. Quando você usa ácido clorídrico 1,2 Moles (HCl) como solução eletrolítica, o potencial aplicado é definido como -3 V e o período de eletrólise seria de cerca de cinco minutos. Cuidado: A corrente durante a eletrólise é possivelmente acima do limite atual do seu potenciador. Verifique antes as especificações do seu instrumento antes da eletrólise. Se o pH da solução for superior a 2. Isso levaria tempo para a eletrólise. Nesse caso, você deve mudar o potencial aplicado para a direção negativa. Nunca toque na braçadeira da tubulação ou no eletrodo antes de terminar a experiência. Caso contrário, você pode falhar em sua experiência.
	Substitua o suporte do tubo de teste por sua amostra de teste contendo células eletroquímicas. Coloque o eletrodo de trabalho e o contra-eletrodo. E então, conecte-se entre seu potenciostato e os eletrodos para medir sua amostra.

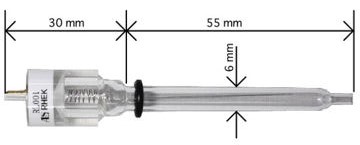

Especificações RHE

Eletrodo reversível de hidrogênio (cat # 13374)
comprimento	85 mm
Diâmetro	Cabeça: 14 mm Pescoço: 6 mm
Escala de temperatura	5 ° C a 60 ° C
Faixa de pH (Usando a câmara de junção dupla)	0 a 2 0 a 9

Especificações da câmara de dupla junção

Double junction chamber (cat # 13376)
comprimento	140 mm
Diâmetro	Cabeça: 12 mm Pescoço: 6 mm

Kit de eletrodo de hidrogênio reversível

O kit de eletrodo de hidrogênio reversível (RHE) pode ser usado sem câmara de junção dupla quando o ácido forte (<pH 2, como ácido sulfúrico 0,5 mol / L) é usado como solução eletrolítica.

Catalog No.	Descrição	Qtd	Clique para uma imagem detalhada.
013373	RHEK Kit de eletrodo de hidrogênio reversível	1
Conteúdo
013374	RHE Eletrodo de hidrogênio reversível	1
013378	Kit acessórios RHEK	1
(conteúdo)	Braçadeira de tubulação	1
	Tubo de silicone (10 cm)	3
	O-ring	1
	Encaixe feminino	1
	Seringa descartável	1

Kit de câmara de dupla junção

O kit de câmara de junção dupla é usado quando a solução de eletrólito é um ácido fraco , solução neutra, solução contendo escória etc.

Catalog No.	Descrição	Qtd	Clique para uma imagem detalhada.
013375	Kit de câmara de dupla junção	1
Conteúdo
013376	Double junction chamber	1
013377	Tampa de PTFE para câmara de dupla junção	1
002222	Electrodo contador de platina 5,7 cm	1
	O-ring	1

RHEK (kit de eletrodo de hidrogênio reversível) foi testado para a avaliação, onde a estabilidade do potencial em função do tempo e da temperatura foi testada e comparada com a referência contra SHE. Além disso, a diferença de potencial entre RHEK e eletrodo de referência de linha foi medida.
